Окожушка скроет не только изоляцию
Короткий ответ: после установки металлической или полимерной оболочки теплоизоляционный слой становится почти недоступен для осмотра. Щели между цилиндрами, смятые участки, непроклеенные стыки и ошибки возле опор можно больше не увидеть — но они продолжат влиять на теплопотери, образование конденсата и срок службы конструкции.
Поэтому контроль качества теплоизоляции труб должен включать отдельный рубеж до окожушки: сверить фактический монтаж с рабочей документацией, ППР и инструкцией производителя, зафиксировать состояние скрываемых узлов и устранить замечания. Только после этого участок можно разрешать к закрытию.
Здесь важно не путать две процедуры. До монтажа покровного слоя проверяют работы, которые вскоре станут скрытыми. Окончательную сдачу-приёмку проводят по завершённой теплоизоляционной конструкции.
Главный принцип: если после окожушки дефект нельзя проверить или исправить без разборки, его нужно осмотреть, сфотографировать и принять до закрытия.
Короткий чек-лист: можно ли закрывать участок
До начала окожушивания ответственный специалист должен получить семь подтверждений:
- Применены материалы, марки и толщины, предусмотренные рабочей документацией или согласованной заменой.
- Изоляция целая, плотно прилегает к поверхности и не имеет видимых пустот, щелей и смятых зон.
- Продольные и поперечные стыки выполнены по схеме выбранной системы; в многослойной конструкции швы расположены так, как требует проект и техническая документация.
- Крепёж удерживает материал, но не пережимает его и не создаёт локальных провалов толщины.
- Отводы, тройники, переходы, опоры, подвесы, фланцы, арматура и места установки приборов оформлены без открытых участков и случайных мостиков холода.
- На холодных системах непрерывность пароизоляционного контура восстановлена на всех стыках и сложных узлах.
- Замечания устранены, результат повторно проверен и зафиксирован предусмотренным для объекта способом.
Если хотя бы один пункт нельзя подтвердить, окожушивание этого участка лучше не начинать. Готовая оболочка не исправляет дефект внутреннего слоя — она только делает его менее заметным.
Сначала определите, что именно вы принимаете
Фразы «изоляция смонтирована» недостаточно. Перед осмотром трассу делят на участки и связывают каждый участок с чертежом, спецификацией или ведомостью объёмов. Иначе невозможно доказать, какая марка и толщина должны находиться под кожухом в конкретной точке.
Для проверки понадобятся:
- рабочая и проектная документация в относящейся к работам части;
- ППР или технологическая карта;
- техническая документация изготовителя применённой системы;
- согласованные замены и изменения;
- паспорта, сертификаты и маркировка партий материалов;
- документы входного контроля;
- результаты предшествующих испытаний трубопровода, если они предусмотрены проектом и правилами для данной системы;
- схема участков и перечень узлов, которые после окожушки станут недоступными.
Для внутренних трубопроводов зданий ГОСТ Р 59509-2021 предусматривает входной, операционный и приёмочный контроль теплоизоляционных работ. Для холодильных центров ГОСТ Р 71541-2024 прямо связывает начало теплоизоляционных работ с завершением испытаний трубопроводов на герметичность. На другом типе объекта порядок нужно проверять по его нормативной базе, рабочей документации и ППР — переносить требование автоматически нельзя.
Три уровня контроля, которые нельзя заменить одним осмотром
Входной контроль
Он отвечает на вопрос: то ли привезли на объект? Проверяют документы, маркировку, комплектность, геометрические размеры и состояние материалов. Упаковка не должна скрывать намокание, повреждение кромок, деформацию цилиндров или нарушение покрытия.
Особое внимание требуется при замене материала. Одинаковой толщины недостаточно, чтобы признать два изделия взаимозаменяемыми. Сравнивают назначение, рабочий температурный диапазон, теплопроводность в расчётных условиях, плотность или сопротивление деформации, паропроницаемость, пожарные характеристики, тип покрытия, способ крепления и совместимость компонентов системы. Замена должна пройти установленное на объекте согласование.
Операционный контроль
Он проводится по ходу монтажа, пока каждый слой и узел открыт. ГОСТ Р 59509-2021 относит к таким проверкам чистоту изолируемой поверхности, наличие антикоррозионной защиты, соответствие толщины материала рабочей документации, проклейку швов и стыков, целостность изоляционного слоя и устройство покровного слоя.
Контроль до окожушки относится именно к этому этапу. Одна фотография готовой прямой трубы не подтверждает качество десятков отводов, опор и нижних участков, которые не попали в кадр.
Приёмочный контроль
Его выполняют после завершения теплоизоляционной конструкции. Проверяют соответствие проектным решениям, толщину, отсутствие механических повреждений и неплотного прилегания, оформление мест опор, расположение швов покрытия и другие признаки качества.
Если при промежуточном осмотре выявлен дефект, его не следует переносить в финальный акт с формулировкой «устранить позднее». Сначала участок исправляют, затем проводят повторный осмотр и только после подтверждения разрешают следующий технологический этап.

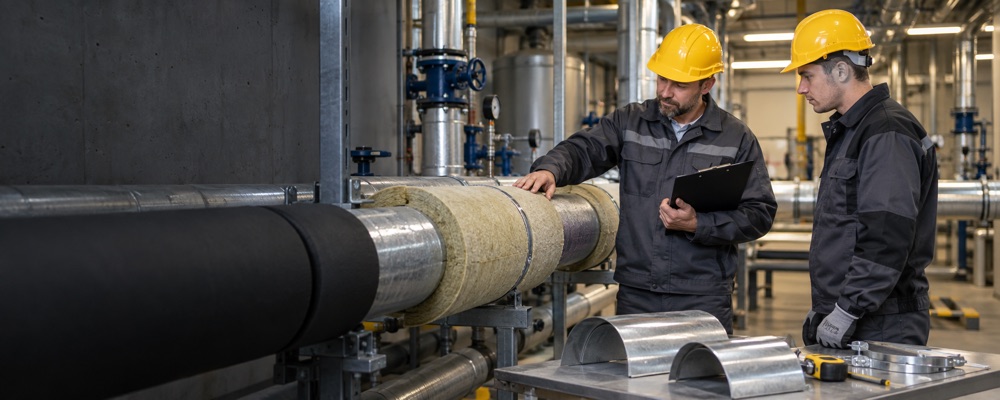

Как принять теплоизоляционный слой до окожушки
1. Сверьте трассу с рабочей документацией
Проверку начинают не с внешнего вида, а с идентификации участка. Сопоставьте диаметр трубы, назначение системы, рабочую температуру, марку и толщину изоляции, число слоёв и предусмотренный покровный материал. Отдельно отметьте места, где проект меняет толщину, тип изделия или конструкцию крепления.
Если маркировка материала уже удалена, должны оставаться документы и фото, позволяющие связать установленное изделие с конкретной партией. Устного ответа монтажника «ставили то, что было в спецификации» для скрываемой работы недостаточно.
2. Проверьте основание и предшествующие работы
После монтажа изоляции поверхность трубы уже не видна. Поэтому чистоту, сухость и антикоррозионную защиту фиксируют заранее. На контрольных фотографиях должны различаться участок трассы, состояние поверхности и привязка к месту, а не только крупный план без контекста.
Если подтверждений нет, а состояние основания вызывает обоснованные сомнения, решение о выборочном вскрытии принимает ответственное лицо строительного контроля — технадзора — с учётом проекта и рисков. Окожушка не должна использоваться как способ закрыть вопрос, на который нет ответа.

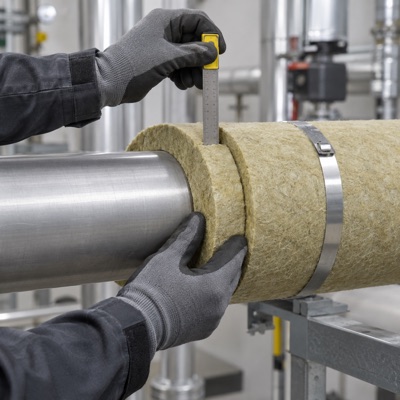

3. Подтвердите марку и толщину материала
Толщину проверяют подходящим измерительным инструментом в точках, заданных планом контроля, ППР или технической документацией. Дополнительные замеры разумны там, где видны переходы, подрезка, смятие, неодинаковый наружный диаметр конструкции или другое отклонение.
Результат сравнивают не с «обычной толщиной для таких труб», а с рабочей документацией. Универсального допуска для всех материалов и объектов нет. Протыкать герметичный слой случайным инструментом также нельзя: метод измерения не должен создавать новый дефект.
4. Оцените прилегание и непрерывность слоя
Изоляция должна образовывать непрерывный контур без открытого металла, случайных полостей и участков, где материал держится только на внешней оболочке. Проверьте нижнюю образующую горизонтальных труб, обратную сторону трассы возле стены и зоны между параллельными коммуникациями — именно они часто остаются вне быстрого осмотра.
Неплотное прилегание нельзя автоматически исправить более сильной затяжкой бандажа. Так можно получить смятие и ещё большее уменьшение фактической толщины. Способ исправления выбирают по конструкции материала: переустановка элемента, замена повреждённого участка, корректная вставка или переделка узла по инструкции системы.
5. Осмотрите продольные и поперечные стыки
На каждом доступном стыке проверяют плотность соединения, отсутствие разрывов и соответствие технологии выбранного материала. Для клеевых систем важны непрерывность проклейки и отсутствие растянутого шва; для цилиндров и сегментов — плотное соединение кромок; для многослойной конструкции — предусмотренное проектом взаимное расположение швов.
Монтажная лента не является универсальным средством ремонта. Она может быть штатным элементом конкретной системы, но не компенсирует мокрое основание, неподходящий клей, широкую щель или деформированный цилиндр. Исправление должно восстанавливать функцию всей конструкции, а не только её внешний вид.
6. Проверьте крепёж без потери толщины
Проволока, бандажи, приварные штифты и шайбы должны соответствовать проекту и удерживать изоляцию в заданном положении. Ищите ослабленные участки, сползание, провисание и обратную проблему — чрезмерную затяжку, при которой на поверхности появляется выраженная борозда или уменьшается толщина слоя.
Шаг, диаметр и материал крепежа берут из рабочей документации и технического решения, а не из универсальной таблицы из интернета. Особенно внимательно проверяют вертикальные участки, большие диаметры и места, где масса покровного слоя может дополнительно нагружать изоляцию.
7. Примите сложные узлы отдельно
Прямой участок обычно выглядит аккуратно даже при среднем качестве работ. Реальные дефекты чаще скрываются там, где монтажнику пришлось выполнять раскрой и подгонку:
- на отводах, тройниках и переходах диаметра;
- возле неподвижных и подвижных опор;
- в местах подвесов и проходов через конструкции;
- у фланцев, задвижек и другой обслуживаемой арматуры;
- возле штуцеров, датчиков и контрольно-измерительных приборов;
- на торцах, разрывах и границах разных систем изоляции;
- в местах примыкания к оборудованию.
Каждый такой узел фотографируют общим планом и крупно. Если конструкция должна оставаться разборной для обслуживания, окожушка и теплоизоляция не должны лишать персонал предусмотренного доступа.

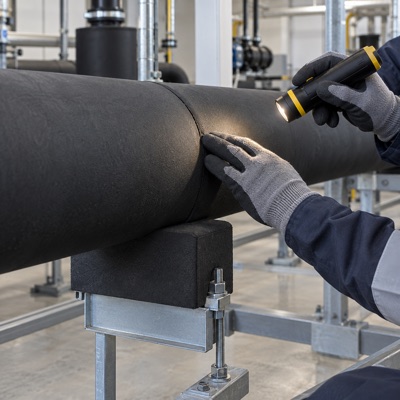

Для холодного трубопровода требования строже
На холодной системе небольшой разрыв герметичного контура может превратиться в путь поступления водяного пара. Поэтому при приёмке вспененного каучука и других систем с функцией пароизоляции проверяют не только толщину, но и непрерывность всех продольных и торцевых соединений, оформление сложных узлов и совместимость клея, ленты и покрытия.
Особого внимания требуют подвесы и опоры. Если обычный металлический элемент проходит через изоляцию без предусмотренного проектом решения, он может стать мостиком холода. Простое заполнение видимой щели обрезками материала не доказывает восстановление пароизоляционного контура.
Материал должен быть сухим до закрытия. Если на поверхности или в стыке обнаружена влага, причину сначала устанавливают и устраняют. Закрывать мокрый участок оболочкой в надежде, что он «высохнет внутри», нельзя считать контролируемым решением.
Что различается у цилиндров, матов и вспененного каучука
| Система | Что проверять до окожушки | Типичная ошибка |
|---|---|---|
| Минераловатные цилиндры | Марку и толщину, плотность стыков, целостность кромок, расположение швов, отсутствие смятия крепежом | Щель между торцами или пережатый цилиндр скрывают кожухом |
| Прошивные и фольгированные маты | Равномерность слоя, крепление, отсутствие провисания, целостность обкладки, оформление швов | Мат провисает снизу или фольга разорвана возле крепежа |
| Вспененный каучук | Непрерывность клеевых соединений и пароизоляционного контура, отсутствие растяжения, оформление опор и фасонных узлов | Шов закрывают лентой без устранения причины раскрытия |
| Вспененный полиэтилен | Соответствие способа соединения выбранной системе, плотность стыков, целостность трубок и покрытия | Несовместимые аксессуары или незакрытый торцевой стык |
| Многослойная конструкция | Толщину каждого слоя, расположение швов, отсутствие сквозных разрывов, проектную схему крепления | Швы слоёв совпадают либо внешний слой скрывает дефект внутреннего |
Таблица помогает выбрать точки осмотра, но не заменяет инструкцию производителя. Даже материалы одного класса могут отличаться конструкцией замка, покрытием, требованиями к клею и креплению.
Таблица дефектов: принимать, исправлять или останавливать
| Что обнаружено | Возможный риск | Решение до окожушки |
|---|---|---|
| Марка или толщина не совпадает с рабочей документацией | Недостаточная теплозащита, конденсат, несоответствие проекту | Не закрывать. Проверить документы и оформить согласованное решение или замену |
| Между цилиндрами видна щель | Мостик холода, рост теплопотерь, проникновение влаги | Исправить способом, предусмотренным системой; повторно осмотреть |
| Материал смят бандажом | Локальное уменьшение толщины | Ослабить или переделать крепление, заменить необратимо деформированный участок |
| Изоляция провисает снизу трубы | Пустота, неодинаковая толщина конструкции | Восстановить прилегание и крепление по проекту |
| Повреждена фольга или защитная обкладка | Нарушение предусмотренной функции покрытия | Восстановить разрешённым комплектом либо заменить участок |
| На холодной системе непроклеен стык | Нарушение пароизоляционного контура, риск конденсата | Не закрывать; переделать стык по технологии изготовителя |
| Открыт металл возле опоры, штуцера или арматуры | Теплопотери или мостик холода | Сверить узел с проектом и оформить полностью |
| Внутри слоя обнаружена влага | Снижение характеристик, коррозионный риск | Остановить закрытие, найти источник влаги, оценить необходимость замены |
| Нет подтверждения состояния основания | Невозможно доказать качество скрытой подготовки | Решение принимает строительный контроль; может потребоваться выборочное вскрытие |
| Замечание исправлено, но повторно не предъявлено | Дефект может сохраниться под оболочкой | Провести повторный осмотр и только затем разрешать закрытие |
Какие документы собрать до закрытия
Состав исполнительной документации зависит от объекта и договора. Для строительства, реконструкции и капитального ремонта объектов капитального строительства приказ Минстроя России № 344/пр предусматривает, среди прочего, акты освидетельствования скрытых работ, рабочие чертежи, исполнительные схемы, акты испытаний, документы входного контроля и замечания строительного контроля.
При этом отдельный акт на конкретный участок не возникает автоматически только потому, что установлена теплоизоляция. Согласно разъяснению Минстроя от 15 апреля 2026 года, перечень скрытых работ определяется проектной и рабочей документацией. Поэтому до начала монтажа стороны должны согласовать не только форму документа, но и границы участков, порядок вызова строительного контроля и объём фотофиксации.
Рабочий комплект на предъявление обычно включает:
- обозначение объекта и конкретного участка трассы;
- ссылку на чертёж, узел и спецификацию;
- сведения о фактически применённых материалах и согласованных заменах;
- документы качества и результаты входного контроля;
- подтверждение предшествующих испытаний и скрываемых операций, если они требуются;
- фотографии общего вида и критических узлов;
- перечень выявленных замечаний;
- отметки об устранении и повторном осмотре;
- разрешение на выполнение следующего технологического этапа в принятом на объекте формате.
Практический чек-лист из этой статьи можно приложить к внутренней проверке, но он не заменяет установленную форму официального акта.
Как фотографировать, чтобы снимки что-то доказывали
Полезная фотофиксация строится по принципу «где — что — в каком состоянии».
- Снимите общий план с понятной привязкой к помещению, осям или маркировке трассы.
- Добавьте средний план участка с видимыми границами предъявления.
- Отдельно снимите отводы, тройники, опоры, подвесы, арматуру, приборы и торцы.
- При измерении поместите инструмент и шкалу в одну плоскость с контролируемым участком.
- Зафиксируйте маркировку упаковки и партии материалов до её удаления.
- Для исправленного дефекта сделайте пару кадров «до» и «после» с одинаковой привязкой.
Не стоит ограничиваться десятком одинаковых фотографий прямого участка. Они создают объём архива, но не подтверждают качество самых рискованных узлов.
Как сформулировать замечание подрядчику
Фраза «изоляция выполнена плохо» почти бесполезна. Хорошее замечание содержит пять элементов:
- точное место — система, оси, отметка, участок или номер помещения;
- наблюдаемый факт — щель, смятие, отсутствие материала, повреждение покрытия;
- требование, с которым сравнивается работа, — чертёж, узел, ППР или пункт технической документации;
- требуемое действие и границы переделки;
- срок и способ повторного предъявления.
Например: «Трубопровод ХС-2, участок между осями 4–5: у опоры ОП-17 теплоизоляционный контур прерывается, виден металл. Узел не соответствует листу ТИ-08 рабочей документации. Окожушивание участка не выполнять; оформить опору по проектному узлу и предъявить повторно с фотофиксацией».
Такое замечание можно проверить. Оно не оставляет спор о том, что именно должен исправить подрядчик.
Печатный проверочный лист
| Контрольный вопрос | Да | Нет | Не применимо | Примечание/фото |
|---|---|---|---|---|
| Участок однозначно привязан к рабочему чертежу | □ | □ | □ | |
| Марка, толщина и число слоёв подтверждены | □ | □ | □ | |
| Замены согласованы установленным способом | □ | □ | □ | |
| Состояние основания и антикоррозионной защиты зафиксировано | □ | □ | □ | |
| Изоляция плотно прилегает и не имеет пустот | □ | □ | □ | |
| Продольные и поперечные стыки выполнены по системе | □ | □ | □ | |
| В многослойной конструкции проверены все слои | □ | □ | □ | |
| Крепёж удерживает материал без смятия | □ | □ | □ | |
| Отводы, тройники, переходы и торцы оформлены | □ | □ | □ | |
| Опоры, подвесы, фланцы, арматура и приборы проверены | □ | □ | □ | |
| На холодной системе восстановлен пароизоляционный контур | □ | □ | □ | |
| Материал сухой и не имеет механических повреждений | □ | □ | □ | |
| Выполнена фотофиксация общего вида и сложных узлов | □ | □ | □ | |
| Замечания устранены и участок предъявлен повторно | □ | □ | □ | |
| Получено разрешение на следующий этап работ | □ | □ | □ |
Когда участок точно нельзя закрывать
Окожушивание следует остановить, если:
- фактический материал невозможно идентифицировать;
- несоответствие проекту пытаются оформить задним числом;
- на изоляции есть вода, загрязнение или необъяснимые следы намокания;
- видны щели, пустоты, открытый металл или необратимое смятие;
- на холодном трубопроводе нарушены клеевые соединения и герметичный контур;
- сложные узлы не соответствуют проекту или вообще отсутствуют;
- внутренний слой многослойной конструкции не был предъявлен;
- нет возможности связать фотографии с конкретным участком;
- подрядчик начал закрытие до осмотра, хотя работа подлежала предъявлению;
- замечания ещё не устранены или не прошли повторный контроль.
Решение «закрыть сейчас, разобраться потом» обычно делает исправление дороже: придётся демонтировать оболочку, сортировать пригодные элементы и восстанавливать уже два слоя вместо одного.
Частые вопросы
Нужен ли отдельный акт скрытых работ на теплоизоляцию перед окожушкой?
Это определяют проектная и рабочая документация, а также принятый на объекте порядок исполнительной документации. Если после окожушивания качество слоя нельзя проверить без разборки, контроль и его оформление нужно организовать до закрытия. Название и форма документа должны соответствовать требованиям конкретного объекта.
Можно ли принять теплоизоляцию только по фотографиям?
Фотографии дополняют контроль, но не заменяют идентификацию материалов, сверку с документами и необходимые измерения. По снимку трудно достоверно оценить скрытую пустоту, толщину по всей трассе и качество недоступной стороны трубы.
Что важнее: аккуратный внешний вид или соответствие проекту?
Соответствие проекту и технической документации первично. Ровная поверхность не компенсирует неправильную марку материала, недостаточную толщину или разрыв пароизоляционного контура.
Можно ли закрыть небольшую щель монтажной лентой?
Только если такой способ предусмотрен системой для данного узла. Лента не является универсальным ремонтом. Причину щели нужно установить, а восстановление выполнить по документации производителя.
Нужно ли проверять каждый слой многослойной конструкции?
Да, в объёме, установленном планом контроля. Внешний слой скрывает внутренний, поэтому дефекты первого слоя после окончания монтажа могут стать недоступными.
Что делать, если окожушка уже установлена без промежуточного осмотра?
Соберите документы и фото монтажа, определите критические и сомнительные узлы. Решение о выборочном вскрытии и объёме дополнительного контроля принимает ответственная сторона объекта. Само наличие красивой оболочки не подтверждает состояние изоляции под ней.
Можно ли заменить материал на аналог той же толщины?
Только после сравнения всех значимых характеристик и согласования замены в установленном порядке. Совпадение толщины и внешнего вида само по себе не доказывает эквивалентность.
Когда выполняют окончательную приёмку?
После завершения теплоизоляционной конструкции и устранения замечаний. Осмотр до окожушки — необходимая контрольная точка для скрываемого слоя, но не замена окончательной сдачи-приёмки.
Проверка комплектации: что подготовить
Часть замечаний возникает не из-за работы монтажника, а из-за неполной или несогласованной поставки: не хватает фасонных элементов, крепежа, ленты, совместимого клея или материала для оформления опор. В результате узел собирают из случайных остатков уже на площадке.
Чтобы проверить спецификацию и подобрать комплект, передайте специалисту компании «Техно Лидер»:
- назначение системы и температуры среды;
- диаметры труб и требуемые толщины изоляции;
- условия размещения — помещение или улица, влажность, механические нагрузки;
- выбранный тип изоляции и покровного слоя;
- длины трасс и количество отводов, тройников, арматуры и опор;
- рабочую спецификацию и фотографии характерных узлов;
- перечень замечаний, если требуется материал для исправления.
По этим данным можно проверить комплектность и подобрать совместимые цилиндры, маты, трубки, рулоны, крепёж, ленты и клеи, а также защитные металлические оболочки без покупки случайных позиций «с запасом на всякий случай».
Вывод
Качественная приёмка теплоизоляции начинается до того, как появляется аккуратная окожушка. Сначала подтверждают материал и толщину, затем проверяют непрерывность слоя, стыки, крепёж и сложные узлы, отдельно контролируют пароизоляционный контур холодных систем и фиксируют результат.
Участок можно закрывать только после устранения замечаний и повторного предъявления. Такой порядок требует немного больше дисциплины на монтаже, зато не превращает будущую проверку в демонтаж готовой оболочки.
